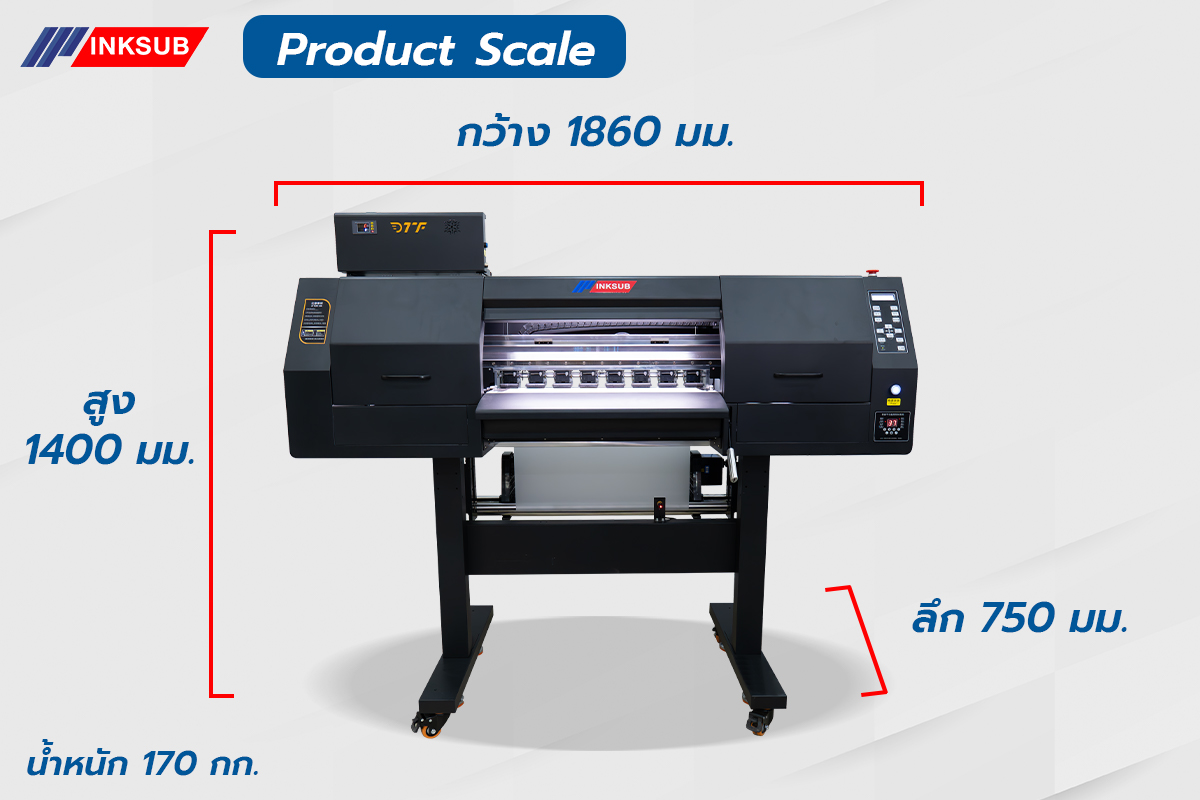

เครื่องพิมพ์ DTF ขนาด 70 cm. 2หัวพิมพ์ Mask II
การทำงานที่รวดเร็วเพื่อรองรับการใช้งานการพิมพ์ที่หลากหลายในเวลาอันสั้น ด้วยกระบวนการอัตโนมัติเต็มรูปแบบช่วยให้มั่นใจได้ถึงฟังก์ชันการทำงานระดับสูงและต้นทุนแรงงานที่น้อยลง

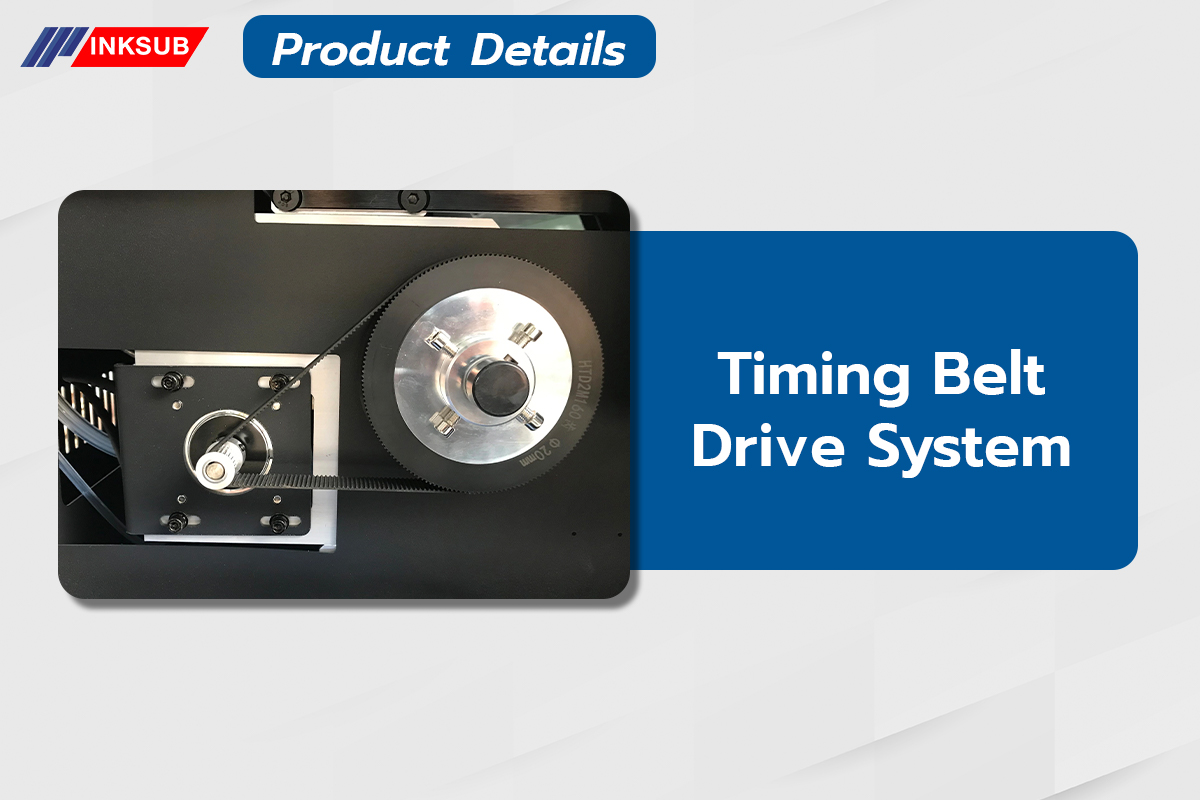

Timing Belt Drive System
ชุดนี้ทำหน้าที่เป็น ระบบส่งกำลัง จากมอเตอร์ไปยังส่วนที่ต้องการขับเคลื่อนอย่างแม่นยำ เช่น
ขับเคลื่อนแกน X (หัวพิมพ์วิ่งซ้าย-ขวา)
หรือขับชุดดึงฟิล์ม (ในบางรุ่น)
จากขนาดพูลเลย์ใหญ่แบบ HTD 20mm ที่เห็นในภาพ
มักใช้เพื่อ:
✅ เพิ่มแรงบิด (Torque)
✅ ลดแรงสั่นสะเทือน
✅ ทำให้การเคลื่อนที่นิ่งและแม่นยำ
✅ เหมาะกับเครื่องหน้ากว้าง 70 ซม. ที่ต้องการความเสถียรสูง

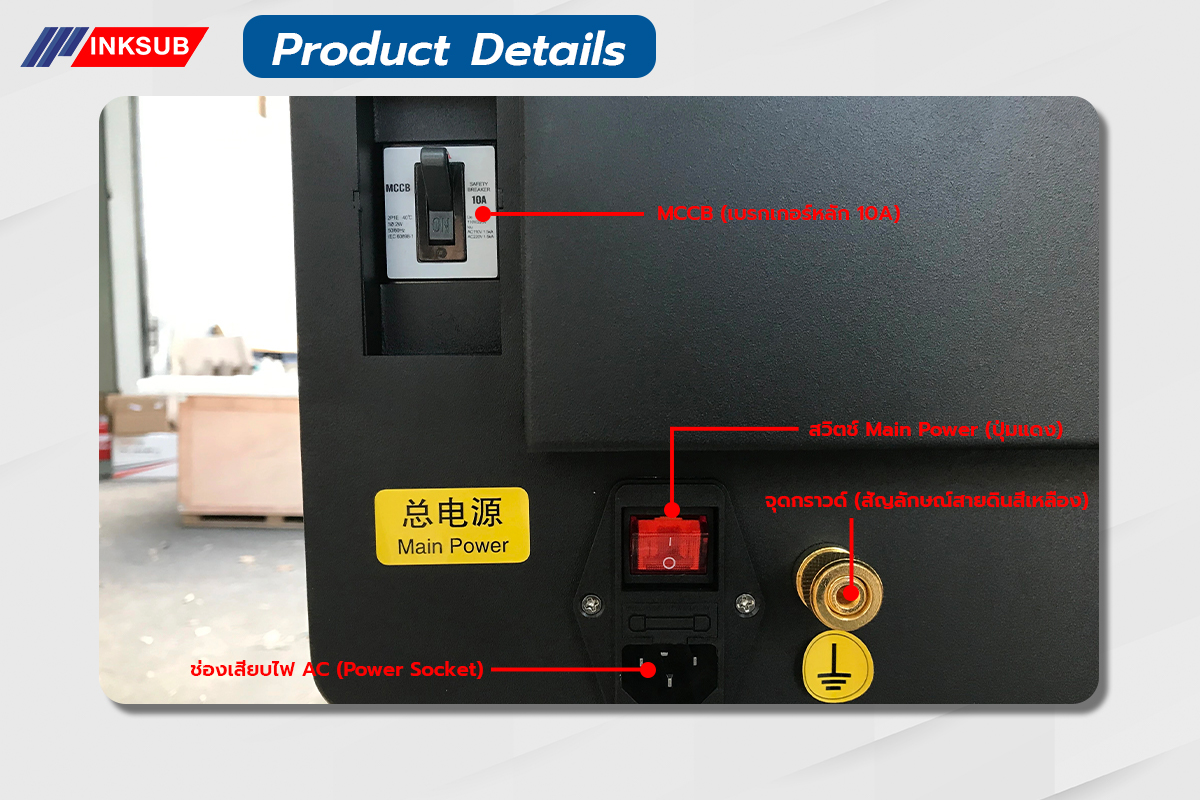

1️⃣ MCCB (เบรกเกอร์หลัก 10A)
อยู่ด้านบนในช่องสี่เหลี่ยม
ทำหน้าที่:
ป้องกันไฟเกิน (Overload)
ป้องกันไฟลัดวงจร (Short Circuit)
ตัดไฟทันทีเมื่อเกิดความผิดปกติ
👉 เป็นด่านความปลอดภัยชั้นแรกของเครื่อง
2️⃣ สวิตช์ Main Power (ปุ่มแดง)
สวิตช์เปิด-ปิดเครื่องหลัก
ทำหน้าที่:
จ่ายไฟเข้าไปยังบอร์ด, มอเตอร์, ฮีตเตอร์
ควบคุมการเริ่มทำงานของเครื่องทั้งหมด
3️⃣ ช่องเสียบไฟ AC (Power Socket)
จุดต่อสายไฟจากภายนอกเข้าเครื่อง
4️⃣ จุดกราวด์ (สัญลักษณ์สายดินสีเหลือง)
จุดต่อสายดิน (Grounding Point)
สำคัญมากสำหรับเครื่อง DTF เพราะ:
✅ ลดไฟรั่ว
✅ ลดไฟกระชาก
✅ ลดสัญญาณรบกวนหัวพิมพ์
✅ ป้องกันบอร์ดพัง
✅ ช่วยให้หมึกขาวไม่เพี้ยนจากไฟสถิต

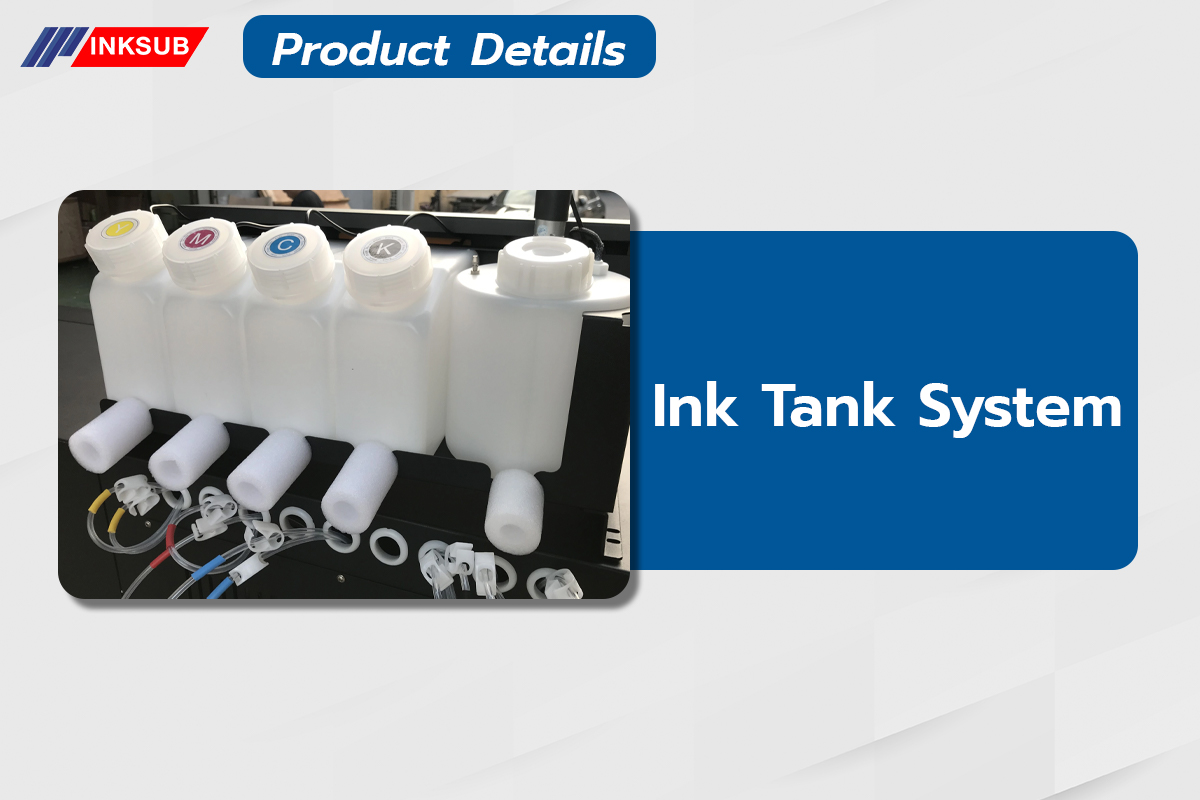

🟡 1. แทงค์หมึก CMYK
ขวด 4 ใบที่มีตัวอักษร
Y = Yellow
M = Magenta
C = Cyan
K = Black
ใช้เก็บหมึกสีหลักสำหรับงานพิมพ์
⚪ 2. แทงค์หมึกขาว (White Ink Tank)
ขวดใหญ่ด้านขวา
สังเกตว่าจะใหญ่กว่าสีอื่น เพราะ:
หมึกขาวใช้เยอะมากในงาน DTF
ต้องพิมพ์เป็นรองพื้นก่อนสีจริง
บางรุ่นมีระบบกวนหมึกในตัว (กันหมึกตกตะกอน)
🔁 3. สายหมึก + ฟิลเตอร์
ด้านล่างมี:
สายหมึกใส
ตัวกรองหมึก (Ink Filter)
ข้อต่อสาย
ทำหน้าที่:
✅ ลำเลียงหมึกไปยังหัวพิมพ์
✅ กรองสิ่งสกปรก
✅ ป้องกันหัวตัน

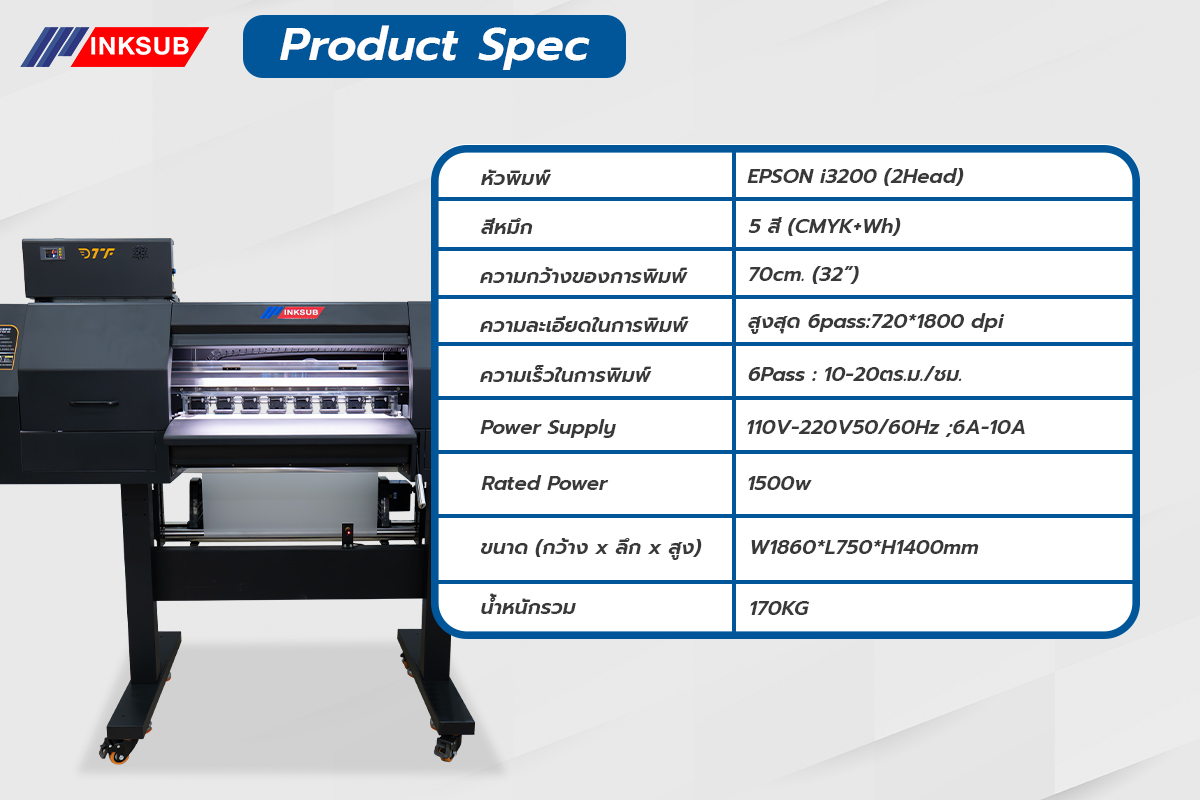

ข้อมูลเครื่อง DTF 70cm. 2Head Mask II
